雙滾筒解決方案：連接器/接線板絕緣外殼機械強度跌落試驗

作者：海達儀器發布日期：2026-05-28 11:17:44　　已瀏覽閱讀：次

了解儀器報價及售前售后服務，工廠直銷，享優惠折扣價！

適用范圍
本方案適用于電器附件行業中連接器與接線板的絕緣外殼，旨在驗證其在重復自由跌落沖擊下的機械強度與耐受性能。這類測試是評估外殼材料（通常為熱塑性塑料或熱固性材料）是否會在運輸、安裝或日常使用意外跌落中發生破裂、變形或喪失絕緣功能的關鍵手段。

檢測依據與標準
本試驗嚴格遵循以下國內外通用標準執行，確保數據的權威性與可比性：
GB/T 2423.7 / IEC 60068-2-31 《電工電子產品環境試驗 第2部分：試驗方法 試驗Ec：自由跌落（主要用于設備型試樣）》。
GB/T 2099.1 / IEC 60884-1 《家用和類似用途插頭插座 第1部分：通用要求》第24.3章節“機械強度”。

實驗設備與關鍵參數

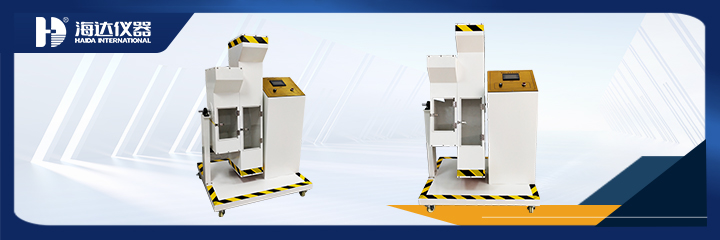

采用專業雙滾筒跌落試驗機（本次使用廣東海達儀器有限公司高精度機型）。該設備通過電機驅動雙滾筒旋轉，使樣品在筒內隨擋板提升至設定高度后自然跌落，如此反復實現連續沖擊。核心參數如下：
跌落高度：500mm / 1000mm（雙筒獨立配置，本方案采用1000mm嚴苛高度）。
跌落頻率：5~20次/分鐘（本方案設10次/分鐘）。
試驗次數：0~999,999次可預設（依標準要求，本方案設100次）。
滾筒結構：保證樣品隨機跌落，避免非標的摩擦及碰撞運動。


詳細實驗流程
1. 樣品準備與預處理
取3組完好的連接器或接線板樣品（每組5個），在標準大氣條件下（溫度23±2℃，相對濕度50±5%）放置至少24小時。記錄樣品外觀、關鍵尺寸及絕緣電阻初始值。
根據樣品重量和體積，評估其在滾筒內自由跌落的有效性。
2. 設備設定與校準
開啟雙滾筒跌落試驗機（推薦聯系雙滾筒跌落試驗機廠家獲取設備校準服務），確認滾筒清潔且無異物。
設置試驗參數：左筒高度500mm，右筒高度1000mm（本方案采用1000mm）；設置試驗次數100次；跌落頻率10次/分鐘。計數器預設為100次，到達設定次數自動停機。
3. 樣品裝載與測試
將預處理后的樣品（以接線板為例，不連接導線，帶完整外殼）分別投入右滾筒（高度1000mm）內。確保透明防護蓋關閉嚴密。
啟動設備，滾筒逆時針旋轉，樣品每轉動一周跌落兩次。觀察樣品是否出現卡滯或異常碰撞。運行至預設100次后設備自動停機。
4. 結果判定與數據記錄
取出樣品，擦拭干凈。目視檢查外殼有無任何肉眼可見的破裂、嚴重變形或組件分離。對于連接器，檢查插針或插孔有無松動、偏移。
再次測量絕緣電阻（500V DC），對比試驗前后阻值變化。依據標準，外殼不應出現影響安全或繼續使用的損壞，且絕緣電阻不應低于初始值的50%或標準限值（如50MΩ）。
記錄每一樣品的最終狀態：“合格”或“不合格”（注明具體缺陷）。

實驗結果數據示例（摘錄）
